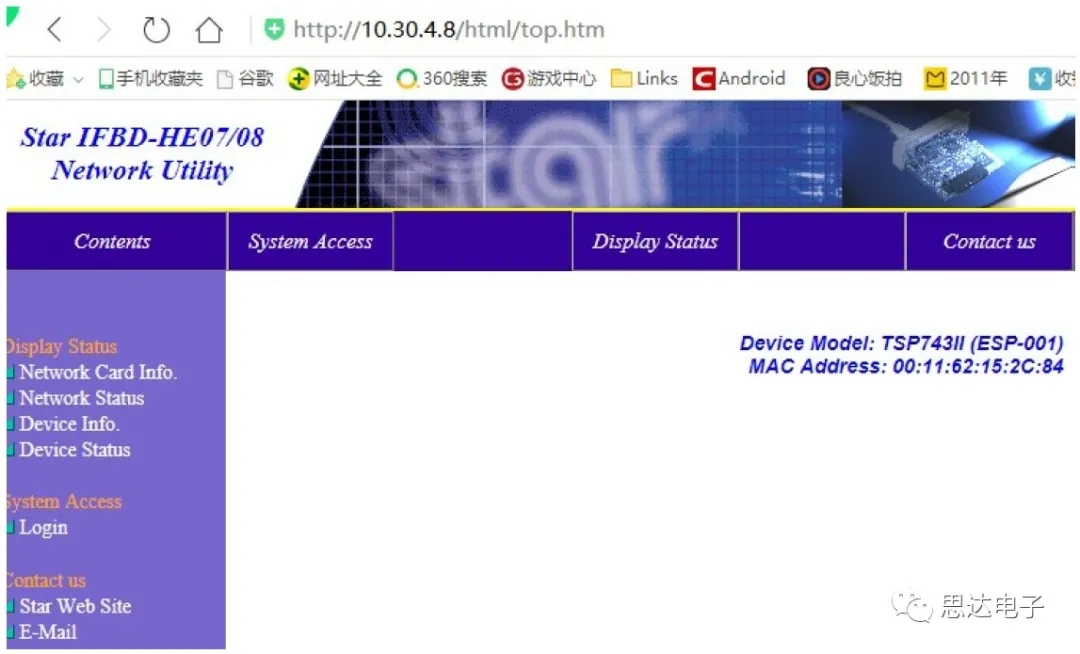

二、登錄打印機和固定IP配置保存使用和打印機同一局域網內的PC，在瀏覽器中輸入上圖中的打印機的IP 地址，登錄到打印機的配置頁面。

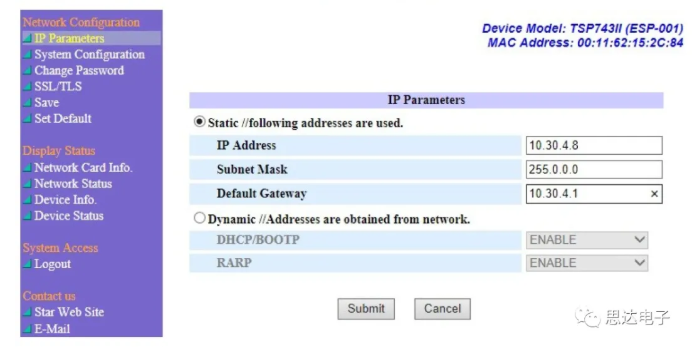

點擊“System Access”—“Login”按鈕，使用如下管理員賬號登錄可以對打印機配置進行修改和保存。用戶名：root，密碼：public點擊“IP Parameters”，選擇靜態或者動態IP 地址，如果使用靜態IP 地址，輸入IP 地址、子網掩碼、網關等參數，點擊“Submit”按鈕。如下圖所示。

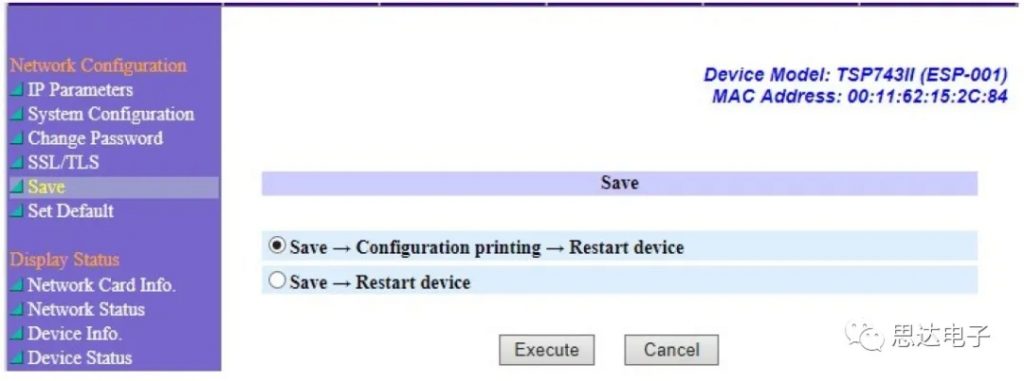

對打印機做任何配置變更后，需要點擊“Save”—“Execute”，重啟設備后生效。設置完打印機會打印出IP設置成功的紙出來。

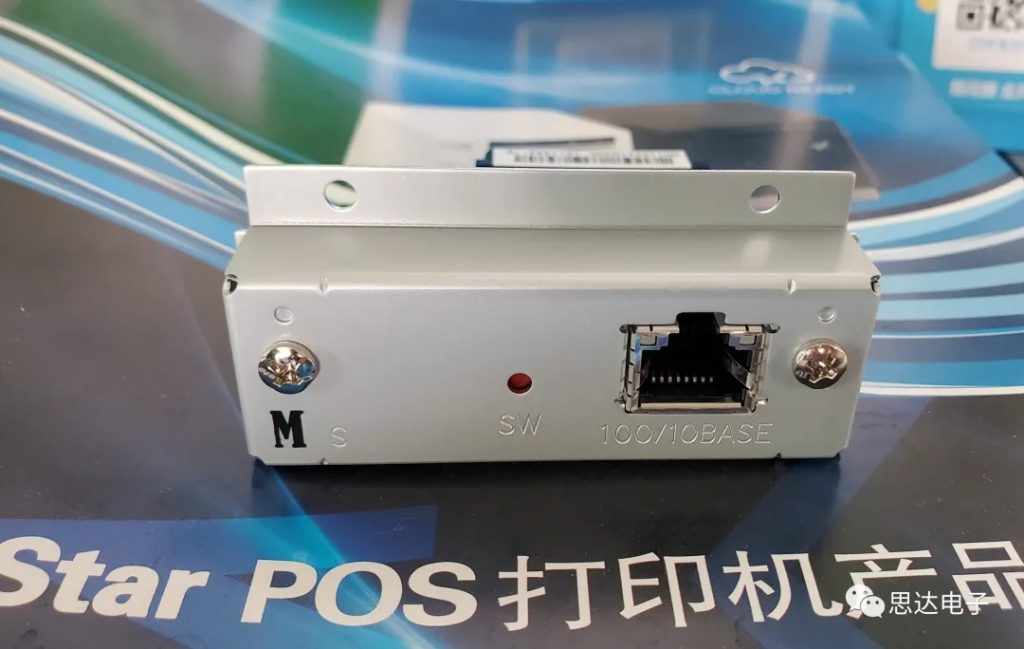

三、如何恢復IP出廠設置用尖類的工具（如牙簽）長按網口板上的紅點（SW）四至五秒后，松開后再馬上按一次，此時網口板上的常綠和閃紅二個燈同時不亮，四秒左右后恢復亮燈，說明網口板初始化成功，可再次按上面操作再次設置IP地址。

URBAN REVIVO（簡稱UR）——快奢時尚創領者。UR以“感官享悅，玩味時尚”作為品牌理念，突破傳統快時尚思維，打造“輕奢快時尚”品牌定位。UR擁有時尚前沿的商品設計能力并將品質與價值進行完美平衡，致力為全球消費者提供舒適與奢華、創新與智能的完美購物體驗。UR是時尚價值的創造者，更是時尚產業的創新者，UR提出“玩味時尚 (PLAY FASHION) ”的品牌主張，致力將有趣的、新鮮的、跨越領域的當代時尚新思維與消費者共同分享，讓每個人都能創造屬于自己的時尚風格。

UR始創于2006年，以快奢時尚DNA作為運營和管理核心。歷經10年成長，已于中國及海外開設超過160家門店。UR啟動品牌集團策略，逐步推出集團子品牌并拓展國際時尚版圖，以新加坡作為基點，進軍英國、美國、法國、日本等海外市場，推進品牌國際化進程。 UR將以每年60-100家店鋪的速度保持增幅，預計2020年國內外門店數量將超過400家， 營業規模超100億。在未來，UR將孜孜不倦的為全球消費者提供極速時尚體驗，締造國際化的UR時尚帝國。

UR一直致力于倡導新的時尚觀和購物方式，奢侈品神壇化有悖于品牌的觀念，UR希望所提供的是大眾可輕松擁有的高品質的時尚產品。豐富的產品、優良的品質和合理的價位會成為驚喜的理由。價格高低并非衡量品牌好壞的唯一標準，UR就是要以最實惠的價格提供超值的時尚要素：最新的潮流／稀有的數量／優良的品質／獨特的品位。

UR就是要把時尚的本質做到極致，UR將這一切稱之為FASHION 0℃，即永遠保持零度新鮮感的時尚體驗。

檢查 1：切紙器（TSP600）

檢查 1-1：切勿強行打開。滑開上蓋，然后擰動螺絲，轉動齒輪，直到切紙刀片回到其初始位置。這樣你即可打開機蓋，取出卡在機內的紙張。了解詳情內容，請參閱技術手冊。

B．無紙情況下電源和錯誤LED不亮

檢查 1：電源

檢查 1-1：除掉外部電源PS60，然后檢查PS60 #1-#2 = 24V的輸出電壓。

檢查 1-2：板上保險絲的導電性有無問題？

如果有問題，則更換電源或保險絲。

檢查 2：主板

檢查 2-1：改動Dip開關2-1為OFF并且打開電源。如果兩個LED均有閃亮并進入重寫方式，試重寫最新固件和字庫。然后再檢測。如果不能進行重寫方式或不能進行重寫，則更換主板。

檢查 2-2：檢查24V-GND、5V -GND是否短路。如果短路，則更換主板。

檢查 2-3：如果LED閃爍表示電源故障，斷開CN16，檢查PS60電纜的輸出電壓。

#1-#2 = 24V。如果24V上有問題，則更換PS60。

檢查 2-4：如果LED閃爍表示Flash ROM的不可恢復故障、RAM或CPU故障，更換主板。

檢查 3：機械裝置

檢查 3-1：如果錯誤LED不亮，則檢查PE傳感器的輸出電平。如果為高位，則調整PE傳感器（參閱技術手冊）。如果錯誤LED依然不亮，則更換PE傳感器。

檢查 3-2：如果LED閃爍表示電源故障，斷開CN16，檢查PS60電纜的輸出電壓。

#1-#2 = 24V。如果24V上有問題，更換PS60。

檢查 3-3：如果LED閃爍表示切紙器故障，更換自動切紙器。

檢查 3-4：如果LED閃爍表示熱敏電阻故障，更換打印頭電纜。如果依然有問題，則更換打印頭或主板。

C．有紙情況下電源和錯誤LED發亮

檢查 1：機芯

檢查 3-1：如是錯誤LED閃亮，檢查PE傳感器輸出電平（VR2 #2）。如果處于低位，則調整PE傳感器（參閱技術手冊）。如果錯誤LED依然閃亮，則更換PE傳感器。

檢查 3-2：如果錯誤LED閃亮，檢查上蓋傳感器接觸情況（CN6 #2）。如果處于高位，則檢查上蓋傳感器的定位。如果錯誤LED依然發亮，則更換上蓋傳感器。

D．走紙開關不起作用

檢查 1：機芯

檢查 1-1：檢查或觀察走紙按鈕的反應，聽操作后有無卡嗒聲。如果無法操作，亦聽不到卡嗒聲，則更換按鈕。

E．自測結果不正常

檢查 1：機芯

檢查 1-1：若出現字點缺失或密度差，擦拭打印頭前端和膠滾表面。如果問題依然存在，則更換打印頭或機芯。

檢查 1-2：若出現字塊缺失（= 不僅僅是字點），則更換打印頭電纜，擦拭打印前端和膠滾表面。如果問題依然存在，則更換主板或更換打印頭。

F. 打印機無法正確打印外部數據

首先利用一般數據電纜與其他型號的打印機進行確認。

檢查 1：使用串行I/F，如果打出“？”，則表明參數與主機不匹配。

檢查 2：若出現數據丟失，則檢查信號交換是否與主機和數據緩沖區大小相匹配。

檢查 3：檢查電纜和主機引線分配是否符合用戶手冊B.2部分的所規定的要求。

檢查 4：如果依然出現通訊錯誤，則更換RS232轉換器IC。

檢查 1：電源
檢查 1-1：斷開主PCB的CN16，并且檢查電源電纜的輸出電壓。
#1 = 24V， #3 = 5V， #2，4 = GND（接地）。
檢查 1-2：電源板上保險絲F1的導電性有無問題？
如果查出問題，則更換電源PCB或保險絲。

檢查 2：主板
檢查 2-1：檢查24V-GND、5V 或3.3V-GND是否短路或缺失。如果短路，則更換主PCB。
檢查 2-2：改動Dip開關1-1為OFF并且打開電源。如果兩個LED均有閃亮并會進入重寫方式，試重寫最新固件和字庫。然后再檢測。如果不能進行重寫方式或不能進行重寫，則更換主板。

B．字車電機不動
首先利用正常的PCB對懷疑有問題的機芯和電源進行檢查。如果機芯工作正常，則可能問題出現在主板。此外，如果LED閃爍，則根據用戶手冊中的章節6.3所述確認故障的原因。

檢查 1：若為主板問題
檢查 1-1：改動Dip開關1-1為OFF并且打開電源。如果兩個LED均有閃亮并進入重寫方式，試重寫最新固件和字庫。然后再檢測。如果不能進行重寫方式或不能進行重寫，則更換主板。
檢查 1-2：檢查扁平電纜提供給機芯的電壓是否為24V。如果不是，則更換字車電機的驅動IC或者主板。
檢查 1-3：如果LED閃爍表示Flash ROM的不可恢復故障、RAM或CPU故障，更換主板。
檢查 1-4：如果LED閃爍表示熱敏電阻故障，檢查扁平電纜，如果依然有問題，則更換主板或打印頭。

檢查 2：其他問題（機芯或電源）
檢查 2-1：檢查連接至機芯的扁平電纜有沒有任何損壞，是否連接正確。如有問題，則更換扁平電纜。
檢查 2-2：如果LED閃爍表示電源問題，則斷開CN16，然后檢查電源電纜的輸出電壓。
#1 = 24V， #2，4 = GND。如果24V上出現問題，則更換電源板。
檢查 2-3：檢查A和/A、B和/B之間字車電機線圈的電感。如果不是約18 ohm，則更換字車電機。
檢查 2-4：檢查是否卡紙在字車電機處。若此，去掉卡紙。
檢查 2-5：清潔齒輪，并對齒輪和傳動軸加注潤滑劑，然后再檢測。如果依舊有問題，則更換齒輪和字車部件。
檢查 2-6：如果LED閃爍表示切紙器故障，則檢查Dip開關 1-2設置切紙器是否設定無效（ON = 無效）。 如沒錯，則更換切紙器。

C．打印機無法初始化
首先利用正常的PCB對懷疑有問題的機芯和電源進行檢查。如果機芯工作正常，則可能問題出現在主板。此外，如果LED閃爍，則根據用戶手冊中的章節6.3所述確認故障的原因。

檢查 1：若為主板問題
檢查 1-1：改動Dip開關1-1為OFF并且打開電源。如果兩個LED均有閃亮并進入重寫方式，試重寫最新固件和字庫。然后再檢測。如果不能進行重寫方式或不能進行重寫，則更換主板。
檢查 1-2：檢查扁平電纜提供給機芯的電壓是否為24V。如果不是，則更換字車電機的驅動IC或者主板。

檢查 2：若為機械故障（LED閃爍）
檢查 2-1：檢查HP傳感器狀態。如果信號HP（#6）始終斷開，則更換HP傳感器或終端主板。
檢查 2-2：斷開CN16，然后檢查電源電纜的輸出電壓。
#1 = 24V， #2，4 = GND。如果24V上出現問題，則更換電源板。
檢查 2-3：檢查是否卡紙在字車電機處。若此，去掉卡紙。
檢查 2-4：檢查A和/A、B和/B之間字車電機線圈的電感。如果不是約18 ohm，則更換字車電機。
檢查 2-5：清潔齒輪，并對齒輪和傳動軸加注潤滑劑，然后再檢測。如果依舊有問題，則更換齒輪和字車部件。

D．無法自動裝紙

檢查 1：檢查缺紙時PE傳感器信號是否處于低位。如果傳感器狀態在紙張插入后沒有變化，則更換PE傳感器或終端主板的電纜引線。
檢查 2：檢查傳感器信號的周圍，確定是否有紙干擾PE傳感器。
檢查 3：檢查A和/A、B和/B之間走紙電機線圈的電感。如果不是約18ohm，則更換字車電機。
檢查 4：檢查是否卡紙在字車電機處。若此，去掉卡紙。

E．無法完成自測打印

情形 1：打印出現亂碼
檢查 1-1：改動Dip開關1-1為OFF并且打開電源。如果兩個LED均有閃亮并進入重寫方式，試重寫最新固件和字庫。如果無法打印正確字符，則更換CPU、G/A 和Flash ROM（如果有更換表面焊接部件的特殊工具）。

情形 2：出現字點缺失現象
檢查 2-1：檢查打印頭共用24V和引線激發信號是否通過扁平電纜正確連接到機芯。如果沒有，則更換扁平電纜。
檢查 2-2：檢查打印針是否破損，打印頭是否彎曲。若此，則更換打印頭。
檢查 2-3：檢查相對針號之間的打印頭線圈的電感。如果不是約14.7ohm，則更換打印頭。
檢查 2-4：如果打印頭沒有問題，則更換主板。
檢查 2-5：檢查打印頭上的色帶導片是否固定牢固。
檢查 2-6：打印頭間隙要調整到0.45到0.5mm范圍之內。

情形 3：錯誤信息狀態
檢查 3-1：如果LED閃爍方式表示打印頭熱敏電阻出現故障。等打印頭冷卻下來，再檢測，如果依然出現問題，則更換打印頭的磁頭電纜。
檢查 3-2：如果LED閃爍方式表示控制板上的熱敏電阻出現故障，等控制板冷卻下來，再檢測，如果依然出現問題，則更換主板上的熱敏電阻R016 TH 47k。

F．打印機無法打印外部數據
首先利用一般數據電纜與其他型號的打印機進行確認。

檢查 1：使用串行I/F，如果打出“？”，則表明參數與主機不匹配。
檢查 2：若出現數據丟失，則檢查信號交換是否與主機和數據緩沖區大小相匹配。
檢查 3：檢查電纜和主機引線分配是否符合用戶手冊B.2部分的所規定的要求。
檢查 4：如果依然出現通訊錯誤，則更換RS232轉換IC

1.1可視卡概述

可視卡是在標準磁卡或智能卡上覆一層可視膜熱敏復寫(“Thermo Rewrite”)材料，是對覆有可視膜的卡片的統稱。它可以由可視面與磁條、IC、智能卡、條碼或凹凸卡結合，以適應特定環境需要。

卡表面信息可以自定義設置，并能反復讀出與改寫。通過與管理系統互聯，插入可視卡打印機3秒內讀取更新，反復擦寫更新可高達上萬次。

自定義信息：

1) 會員卡類型; 2)會員基本資料; 3)消費信息; 4)儲值信息; 5)積分信息; 6)廣告促銷信息等;

1.2工作原理

可視會員卡和其他會員卡不同的是其原材料，采用的是一種特殊的熱敏原材料，在插入可視卡打印機后，受到特殊的高溫刺激，產生化學反應，原材料分子聚合后使卡表面顏色深淺不一，形成肉眼可見的文字或圖形，下次受到高溫刺激時，分子又重新聚合，組成另一組文字或圖形。

1.3 可視卡的特色

1、可反復擦寫的強勢，可視信息可長久保持

2、個性化的可視信息(可以直接打印顧客每次的消費記錄，方便持卡人隨時查看)

3、交易速度快，省時省力

4、打印面積的靈活性

5、科技領先，新穎時尚

6、多種數據讀取載體的結合，豐富了智能卡的使用功能

7 、實時更新促銷信息，促銷手段多樣化

8、入腦率最高的宣傳媒介，形成廣告宣傳效應

9、反復擦寫，打印機無需色帶，碳粉等耗材，新型環保節能型產品

1.4與普通卡的對

關鍵優勢：看得見消費，信息動態更新

消費層次：中高端客戶群體、彰顯身份

附加效應：實時更新廣告促銷、口碑效應

投資回報率：客戶回頭率高，提升忠誠度

時尚、個性化、環保、收藏 ……

二、可視卡的行業現狀

2.1現狀概述

可視產品源于歐美和日本地區，并很快得到廣泛的應用。可視產品在發達國家的應用正呈高速增長的勢頭，已有相當多的領域和行業成功運用了可視技術，如餐飲、娛樂、零售、交通、醫療保健等領域，這幾年可視產品在其他國家和地區的應用正呈高速增長的勢頭。

隨著數字化消費和智能卡消費成為商業社會的主流消費方式，商家會充分利用各種更有創意消費方式和更好的服務特性來爭奪消費群體，所以個性化的可視產品在我國具有廣闊的市場前景。而且會有越來越多的領域和行業開始和將會運用可視卡產品。高科技含量的可視卡與完善的客戶管理系統相結合，將有效幫助企業深入挖掘客戶資源和價值，進一步提升企業的服務質量和盈利空間。

2.2可視卡的市場效果

　　三、產品應用領域

個性化的可視卡結合可視卡打印機和會員管理系統可廣泛應用于商業零售、交通運輸、醫療保健、文化娛樂等領域，如酒店、餐飲、大型超市、品牌連鎖店、汽車4S店、航空公司、加油站、美容美發、醫院、學校、KTV、高爾夫俱樂部等中高檔服務型行業，可作為會員卡、積分卡、儲值卡、VIP卡、門診卡、門票等會員信息、票務和運輸管理工具。這將有效幫助企業深入挖掘客戶資源和價值，進一步提升企業的服務質量和盈利空間。

問題1-2：為何推薦使用紫色色帶？
回答1-2：相當簡單。這是因為染料性紫色色帶的使用壽命較長。比如，與顏料性黑色墨粉相比，這種色帶可以打印更多的字符數。所以，就SP500機型而言，RC200P是最佳色帶。

問題1-3：如何解釋可靠性數值“MCBF”？
回答1-3：Star公司對MCBF即“故障間平均周期數”的解釋是，故障的總平均周期，其中包括機械使用壽命期間所發生的磨損故障或偶然故障。這個數值是用研發使用壽命試驗所得的結果進行計算的。

問題1-4：Star自動切紙器可以切割比規定厚度更厚的材料嗎？
回答1-4：Star自動切紙器能夠切割比規定厚度更厚的材料。不過，為了保證自動切紙器規定使用壽命，使用者應該遵循規范要求。就標簽而言，打印機應設置在標簽之間進行切割，而不要一次見底，從而保證自動切紙器的使用壽命。

問題1-5：為何我的Star收據打印機剛一開始就打出問號？
回答1-5：請核查串行打印機的串行通訊參數并確保與主機條件相配。多數串行打印機均使用DIP開關對各種串行通訊參數進行配置。打印機上設置的此等串行通訊參數必須與電腦上設置的相匹配，這樣才能保證其通訊得以成功。當打印機上的串行參數與電腦上的參數不相匹配時，每當啟動打印作業時，打印機即會打出問號。按照默認設置，所有的串行打印機均被配置如下：波特率為9600、數據位88、無奇偶數和停止位為1。

問題1-6：何謂“頁頭搜索”功能？
回答1-6：如果所用的應用程序需要打印于預打印紙張或固定尺寸紙張（典型的預打印票據或標簽）上，那么保證正確定位（頁頭）最可靠的方法之一就是在打印用紙的背面打印一個與票據（或者標簽）長度相對應的“黑標”。為了“讀出”此等黑標，選用的打印機必須被設置為“反射式”。TSP700、 800、SP500均具備標準的反射式傳感器以對黑標進行控制。

問題1-7：為何我的直熱式打印機只出紙不見字？
回答1-7：造成這種問題的一般原因是，熱敏紙的紙面放置有誤，其意是裝紙不正確。熱敏紙涂有一層“熱敏”涂料，而帶有涂料的這一面必須與打印機的熱敏頭直接接觸。

問題1-8：何謂“記憶開關”設置，我如何對此進行設置？
回答1-8：所謂的記憶開關，是用于對許多天星打印機內所選功能進行設置的。記憶開關與手動Dip開關之間的主要差別就在于，記憶開關的變更要求使用控制代碼，采用的是不易改變的存儲功能，如EEPROM讀取/寫入或Flash ROM讀取/寫入。此外，進行的設置會被存儲進打印機。而手動Dip開關是一種硬件開關，要通過移動適當的開關方可設定。

問題1-9:“直接”熱敏式和熱敏“轉印式”打印機之間有何區別？
回答1-9：Star公司所生產的全部熱敏式打印機均采用“直接”熱敏原理，其意為，必須使用特種“熱敏著色”紙，并且，熱敏頭必須與此等熱敏紙直接接觸。而熱敏式“轉印”打印機，卻不要求使用經過熱敏處理的著色紙（但是，此等用紙必須非常光滑），不過，熱敏式“轉印”打印機卻要求在熱敏頭和打印紙之間布置某種獨立的“熱敏色帶”。這樣，當熱敏頭“擊打” 熱敏色帶時，圖像就被“轉印”到紙上。

問題1-10：我如何才能用控制代碼驅動現金抽屜？ 和之間有何區別？
回答1-10：若是驅動外置端口1，則存在2個不同的命令 和（限于點陣式打印機）。兩者均執行驅動外置端口1的命令。若是，該等命令則被存儲于接收緩沖區并按接收順序執行。若是，會在接收數據的同時執行此命令。

問題1-11：何謂“代碼頁”？
回答1-11：代碼頁即為“定位于80h到FFh（80h to FFh）的字符數據”。專用字符代碼集，如阿拉伯語、泰國語、希臘語和俄語等，都是可用的。但是，代碼頁字符僅可用于單字節字符集打印機。若是漢字或日語打印機，則80h到FFh將被視為“2字節代碼的首個字節”。通過記憶開關，可改動代碼頁缺省設置值，此外，控制碼亦可改變此等設置。

問題1-12：鐵磁心的用途何在？
回答1-12：鐵磁心是用于過濾電子噪聲的。為了符合安全標準的要求，Star公司建議對電纜加上鐵磁心。有些時候，外界或其它電子產品的強烈的電子噪聲可能會對打印造成干擾，Star公司建議在數據電纜加上鐵磁心。

問題1-13：使用串行電纜的好處何在？并行電纜的優點何在？
回答1-13：串行電纜較為不易受到外界干擾。串行電纜可用于距離長達15米的應用范圍。串行電纜在限定范圍內更為靈活，但是，與并行電纜相比，其通訊速度則更慢。盡管可以使用更長的并行電纜，但是使用長度較短（1.5米或更短）的并行電纜會更為有效。長度越長，遭受外界干擾的可能性就越大。另外，并行電纜的通訊速度要比串行電纜快很多，還無需任何電纜或軟件設置。

問題1-14：何謂現金抽屜插頭中的“強制開關”？
回答1-14：一般而言，強制開關是一種信號，用以表明現金抽屜的開啟/關閉狀態的。該等信號被輸入到打印機邏輯部分，這樣，應用程序即可通過狀態回送命令了解到現金抽屜的開啟/關閉狀態。

問題1-15：Star公司的ESC/POS仿真是否完全兼容EPSON打印機的ESC/POS仿真？
回答1-15：Star天星公司的ESC/POS仿真是以EPSON的正式命令手冊為基礎的。因此，我們可以說，在一般操作范圍內，它是完全兼容的。不過我們還不知道EPSON所采用的“隱藏命令”或“用戶化命令”。這樣，如果你發現有任何命令不受Star公司ESC/POS的支持，請將相關信息反饋給銷售商。

(1) 在所有出口車道配備票據打印機,當司機用現金支付通行費后,收費員按下“確認”鍵，票據打印機按既定的格式打印一張收據交給司機。收據發出后，打印機自動進紙，打印頭對準下一次打印的位置。票據打印機受車道控制機控制。

(2) 票據打印機的紙卷是由收費員更換的，票據打印機應有專門的非鎖定裝置以便收費員更換打印紙，同時保證收費員不會接觸到打印機的其它部件或偶然碰到、接觸到電源裝置，但不會干擾打印機的正確、安全運行。票據打印機的色帶由維修人員更換，色帶的使用壽命為250萬字符。

(3) 票據打印機應有自檢、進紙等功能鍵。

(4) 打印的票據至少應包含以下內容：

• 交通廳公路通行費征收專用章、財政廳票據監制專用章、高速公路的名稱
• 站號、車道號、收費員號；
• 費額、車型、時間；

(5) 主要技術指標:

• 打印方式：點陣擊打式；
• 打印方向，雙向打印；
• 打印頭使用壽命2億字符；
• 打印速度≥4.2行／秒；
• 打印字符點陣：5×7，高度：2.5mm；
• 打印紙寬度76～110毫米；
• 紙盒容量≥1500張；
• 與車道控制機采用并口或RS232口連接。

 (6) 打印字符采用漢字、阿拉伯數字和符號。

(7) 票據打印機整機MTBF≥10000小時，MTTR≤0.5小時。

(8) 票據打印機要滿足《中國高速公路通用收費軟件/軟硬件統一接口技術要求》。
